芯力特产品在车身域控制器BDM中的应用
- 网页编辑： 吴丽英 Ameko Wu
- 原创作者：梁超群 Alex Liang

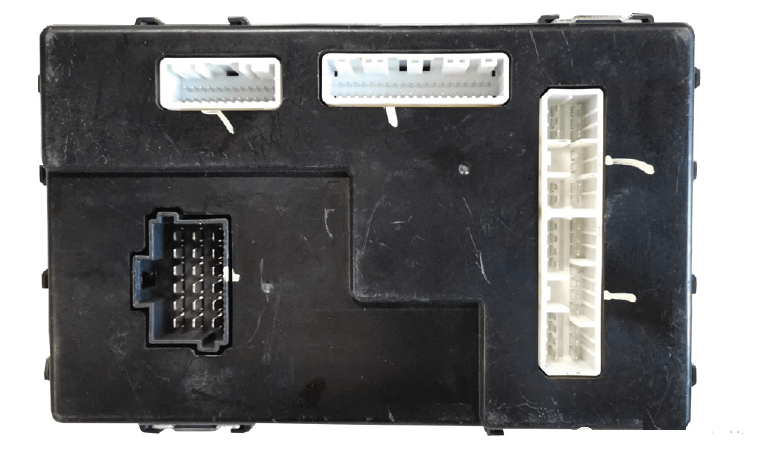

车身域控制器定义与核心功能

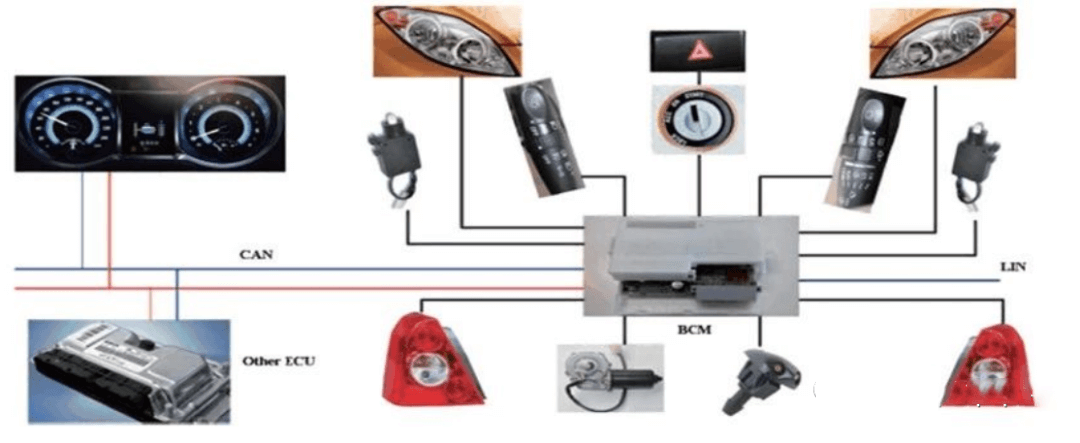

BDM（Body Domain Module）是车身域控制器的简称，在不同车企或文献中也被称为BCM（Body Control Module）或BDU（Body Domain Unit）。其核心功能是通过中央处理单元对车身电子系统进行集中化控制，具体包括：
- 功能集成：整合传统分散的ECU（如灯光控制、雨刮控制、门锁系统等），统一管理信号输入与输出，减少系统复杂度。23
- 实时监控与响应：接收传感器信号（如车速、温度），执行防抱死刹车、电子稳定程序等安全功能，并在异常时触发警报或保护措施。14
- 舒适性控制：管理车窗、天窗、座椅调节、无钥匙进入（PEPS）等部件，优化乘客体验。
BDM技术演进与发展趋势
随着汽车电子架构向集中化发展，BDM正经历以下技术变革：
- 从域控制器到区域控制器：BDM逐步升级为区域控制器（ZCU），整合更多跨域功能（如底盘控制、热管理），并采用分级配电方式提升能效。
- 硬件与软件创新：采用高性能MCU（如恩智浦S32G3）和SOA（面向服务架构）设计，支持OTA升级和AI算法处理，实现软硬件分离。
- 降本与集成优势：通过集成e-Fuse等智能配电技术，减少线束长度和ECU数量，优化整车成本与空间布局。

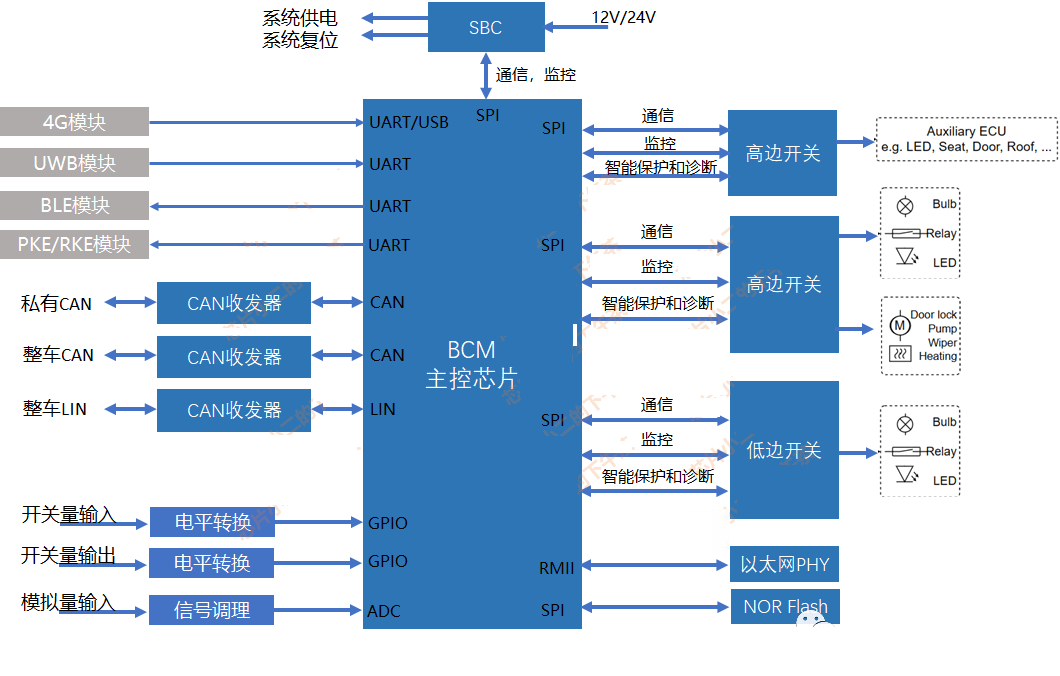

系统框图
芯力特产品推荐
▸Can 收发器：
🔅 SIT1043Q
- 兼容“ISO 11898-2:2016”和“SAE J2284-1 to SAE J2284-5”标准
- AEC-Q100 认证
- 拥有低功耗睡眠模式以及待机模式
- 带远程唤醒功能以及本地唤醒功能
- 总线端口±58V 耐压
- ±30V 接收器共模输入电压
- 全系支持3.3V/5V MCU，SIT1043Q/1 增加支持1.8V MCU
- 驱动器（TXD）显性超时功能
- VBAT、VCC 和VIO 电源引脚上具有欠压保护
- 高速CAN，支持5Mbps CAN With Flexible Data- Rate（灵活数据速率）
- 睡眠模式INH 输出引脚具有电源禁用功能
- -40℃至150℃结温范围，且内置过温保护
- TXD 至RXD 典型环路延时约100ns
- 高抗电磁干扰能力
- 未上电节点不干扰总线
- SIT1043QT 和SIT1043QTK 带共模稳定输出引脚SPLIT
🔅 SIT1044Q
- 兼容“ISO 11898-2:2016”和“SAE J2284-1 to SAE J2284-5”标准
- AEC-Q100认证
- 内置过温保护
- 总线端口±40V耐压
- 驱动器（TXD）显性超时功能
- 带远程唤醒功能的低功耗待机模式
- SIT1044QT/3、SIT1044QTK/3、SIT1044QT/31和SIT1044QTK/31 I/O电压范围支持3.3V和5V MCU
- VCC和VIO电源引脚上具有欠压保护
- 高速CAN，支持5Mbps CAN FD（灵活数据速率）
- 高抗电磁干扰能力
- 未上电节点不干扰总线
- TXD至RXD典型环路延时小于100ns
- 支持DFN3*3-8，小外形，无引脚封装
▸Lin 收发器：
🔆 SIT1021Q
- 兼容“LIN 2.x/ISO 17987-4:2016 (12V)/SAE J2602”标准；
- AEC-Q100 认证；
- 内置过温保护功能（热关断）；
- 内置显性超时功能；
- 总线限流保护功能；
- 电池欠压保护功能；
- 极低功耗的休眠模式；
- 支持本地唤醒与远程唤醒；
- 使用INH 引脚控制外部稳压器；
- LIN 数据传输速率可达20kbps；
- 高电磁兼容（EMC）能力；
- 提供DFN3*3-8，小外形，无引脚封装。
🔆 SIT1022Q
- 兼容“LIN 2.x/ISO 17987-4:2016 (12V)/SAE J2602”标准；
- AEC-Q100 认证；
- 兼容K 线；
- 内置过温保护功能（热关断）；
- 内置显性超时功能；
- 内置30kΩ 总线上拉从机电阻；
- 总线限流保护功能；
- 电池掉电检测功能；
- 极低功耗的休眠模式与待机模式；
- 支持LIN 总线远程唤醒；
- LIN 数据传输速率高达20kbps；
- 提供SOP14，DFN4.5*3-14 及DHVQFN24 封装。
🔆 SIT1024Q
- 兼容“LIN 2.x/ISO 17987-4:2016 (12V)/SAE J2602”标准；
- AEC-Q100认证；
- 兼容K线；
- 内置过温保护功能（热关断）；
- 内置显性超时功能；
- 内置30kΩ总线上拉从机电阻；
- 总线限流保护功能；
- 电池掉电检测功能；
- 极低功耗的休眠模式与待机模式；
- 支持远程唤醒；
- 输入电平兼容3.3V/5V器件；
- LIN数据传输速率高达20kbps；
- 提供QFN24L/DHVQFN24，小外形，无引脚封装。
>>>>
