真茂佳MOSFET在汽车照明系统中的应用
- 网页编辑： 吴丽英 Ameko Wu
- 原创作者：唐飞 Shiner Tang
随着汽车照明技术从传统的卤素灯、氙气灯向LED转型，功率半导体器件在车灯系统中的关键作用日益凸显。作为国内领先的功率半导体供应商，真茂佳半导体通过其高性能车规级MOSFET产品，为汽车照明系统提供了高效、可靠的解决方案。
1. 应用介绍
汽车照明系统已从单纯的功能性照明，发展为集视觉美学、安全性能与智能交互于一体的综合系统。现代汽车照明包括前照灯（远近光灯、日行灯）、尾灯、转向灯、位置灯等多种类型，尤其是矩阵式大灯和动态效果灯技术的兴起，对驱动电路提出了更高要求。
车规级功率半导体在汽车照明中扮演着核心开关与驱动角色，需要承受汽车环境的高温、振动及极端电压波动。真茂佳半导体的汽车级功率MOSFET产品基于先进的Trench工艺，具有简化驱动电路、导通阻抗低、浪涌能力强等特点，在车灯应用中主要用于高边开关和防反设计。
实际应用中，真茂佳MOSFET已被多家主流汽车厂商采用。例如，在比亚迪豪华车型仰望U8的交互灯PCBA中，就使用了真茂佳的ZMA230P06D芯片。这充分体现了真茂佳产品在高端汽车照明领域的可靠性已获得市场认可。

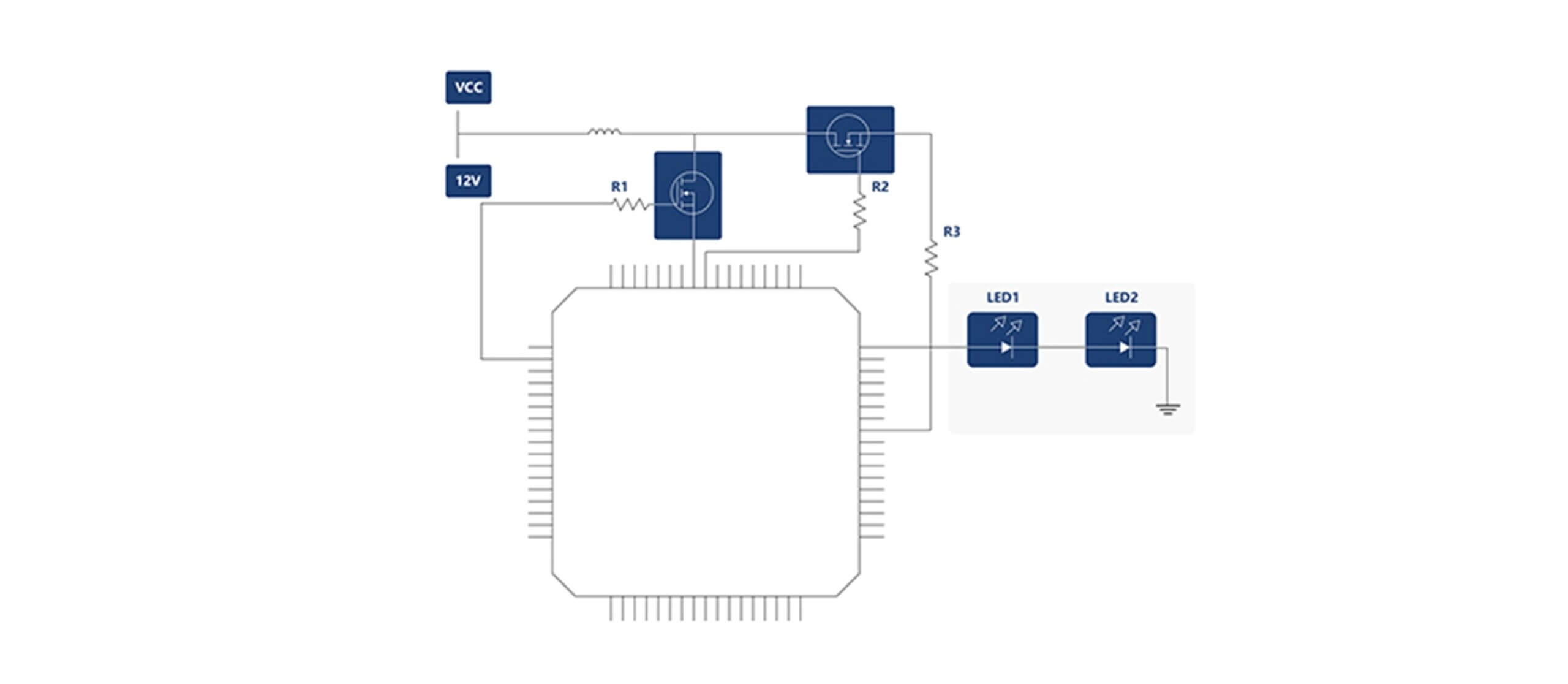

2. 方案拓扑
汽车LED照明驱动电路通常采用有源纹波补偿Buck电路拓扑，该架构能在减少电解电容使用的同时，有效抑制电路纹波，显著提升系统可靠性与使用寿命。
2.1 基础拓扑结构
- Buck主电路：承担高效电能转换功能，通过功率MOSFET的高速开关控制LED电流
- 线性补偿电路：抑制输出纹波，保证LED恒流驱动
- 控制模块：提供PWM信号，精确调节LED亮度
2.2 先进网格化拓扑
针对动态效果照明需求，真茂佳支持网格状LED分布拓扑结构。该方案将LED排列成矩阵网格，每行LED的正极通过MOS模块控制，每列LED的负极连接电流源发生器。这种设计优势包括：
- 精细化调光：实现单颗LED亮度独立控制
- 灵活扩展：仅需少量MCU引脚即可控制多颗LED
- 降低成本：减少外部结构修改，优化整体电路设计成本
2.3 典型电路参数
在汽车前照灯应用中，典型驱动电路参数如下：
- 标准供电电压：24V直流
- LED功率：30W
- 工作电流：0.7A
- 电感值：220uH
- 开关频率：200Hz~2kHz
3. 方案介绍
真茂佳MOSFET汽车照明解决方案围绕高可靠性、长寿命和卓越驱动性能三大核心设计，充分满足汽车照明系统的特殊需求。
3.1 技术特点
真茂佳半导体功率MOSFET采用先进的Trench工艺技术，提供以下突出特性：
- 低导通阻抗：减少导通损耗，提高系统效率
- 简化驱动电路：内置优化设计，降低外围电路复杂度
- 强浪涌能力：抵御汽车环境中常见的电压冲击
- 高可靠性：通过严格的车规认证，确保长期稳定运行
- 优异的热性能：封装散热能力强，适应发动机舱高温环境
3.2 可靠性设计
汽车前照灯工作环境恶劣，受发动机散热影响巨大。传统电解电容在高温下寿命会大幅缩短，与LED的长寿命特性严重不匹配。真茂佳的解决方案通过优化MOSFET开关特性，降低对电解电容的依赖，从而显著提升整个驱动电源的使用寿命。
3.3 应用场景
真茂佳MOSFET可广泛应用于各类汽车照明场景：
- 外部照明：矩阵大灯调光、LED恒流驱动、高速PWM调光
- 信号照明：转向灯、位置灯、刹车灯
- 内部照明：氛围灯、阅读灯、仪表盘背光
- 智能照明：动态效果灯、交互式灯语系统
4. 产品推荐
针对汽车照明系统的不同需求，真茂佳半导体提供多款经过市场验证的车规级MOSFET产品。
针对不同汽车照明应用，建议根据以下参数选择合适型号：
| Product Name | Channel | Assembly | BVDssMin(V) |
|---|---|---|---|
| ZMSA032N04N | N | DFN5*6 | 40 |
| ZMDA68406N | N+N | DFN5*6 Dual | 40 |
| ZMA060P04N | P | DFN5*6 | -40 |
| ZMA120P04N | P | DFN5*6 | -40 |
| ZMSA030N06N | N | DFN5*6 | 60 |
| ZMSA052N06N | N | DFN5*6 | 60 |
| ZMA080P06N | P | DFN5*6 | -60 |
| ZMA120P06N | P | DFN5*6 | -60 |
>>>>
真茂佳介绍
🌟真茂佳汽车级功率MOSFET主要包含RobustFET™、SpeedFET™和BPFET™三大系列，击穿电压涵盖-100V~200V。其低导通电阻和针对应用而优化的动态参数带来损耗小、效率高、低EMI等优点。
产品已有超过20种封装形式，200多款车规产品，内阻最低达到0.4mΩ，为汽车照明系统提供了丰富的选择空间。
>>>>
