杰发AC78013系列 在电流传感器的应用
- 网页编辑： 吴丽英 Ameko Wu
- 原创作者：梁超群 Alex Liang
- 分类： AUTOCHIPS, 产品线, 方案, 汽车电子
- 标签： ARM® Cortex M0+内核

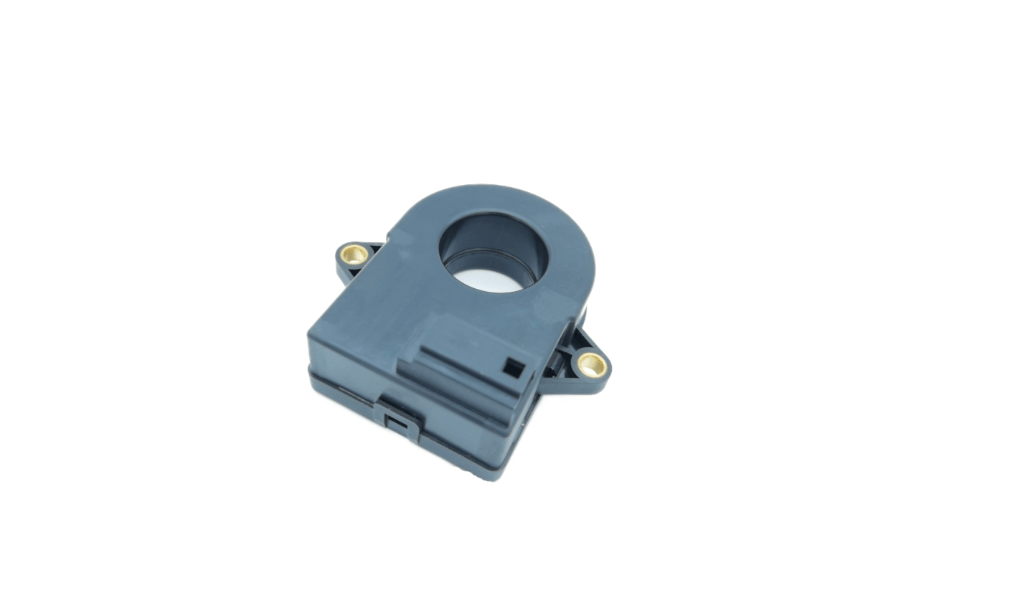

电流传感器介绍

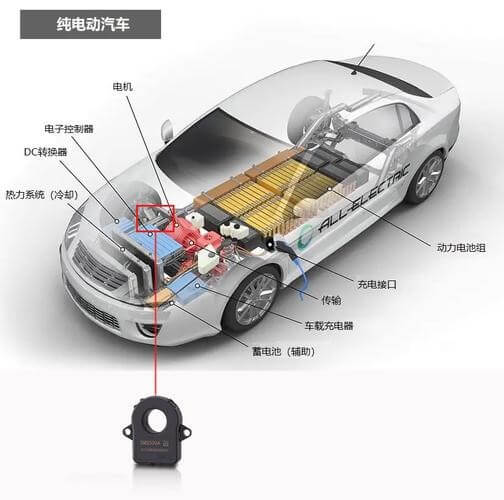

汽车电流传感器是一种检测装置，能够感受到被测电流的信息，并将其转换为电信号或其他形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。在新能源汽车中，电流传感器主要用于电池管理系统、电机控制驱动和车载电源等系统中，实现对电池充放电电流的精确管理和保护。
电流传感器主要基于霍尔效应原理工作。霍尔效应是指当带电粒子在磁场中运动时，会受到洛伦兹力的作用而发生偏转，从而在导体两侧产生电势差（即霍尔电压）。通过测量这个电势差，可以间接测量导体中的电流。

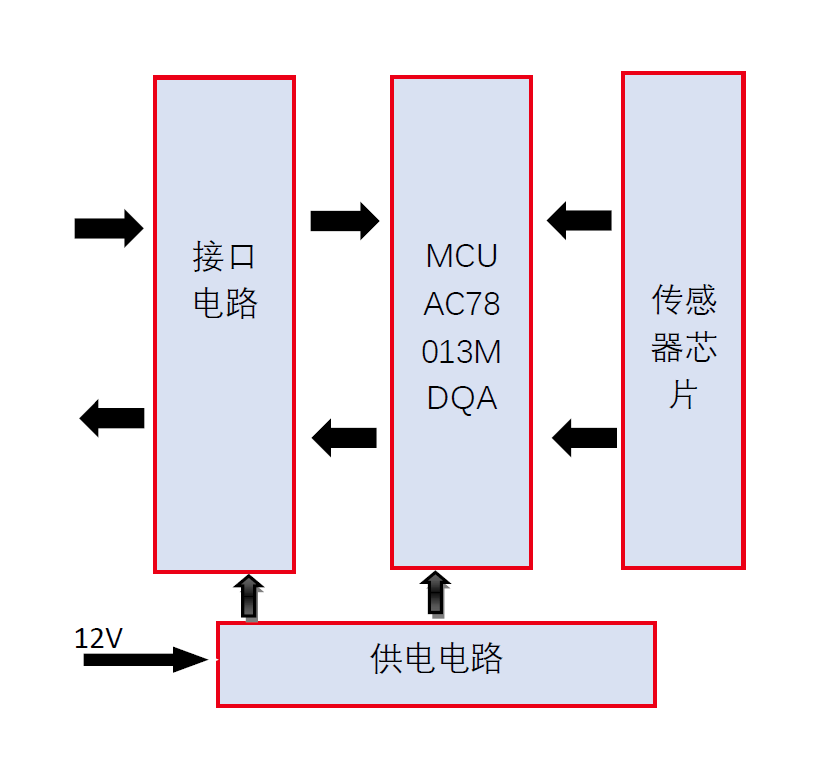

雨量传感器框图
杰发 AC780X推荐
🚗 车规标准
✦ 符合 AEC-Q100 Grade 1
✦ 功能安全 符合ISO26262 ASIL-B
🚗 性能
♥ 48/72 MHz 的 ARM® Cortex M0+内核
♥ 单周期 32 位乘法器
♥ 快速 I/O 访问接口
♥ 32 位协处理器(除法器/均方根)
🚗 存储器和存储器接口
✿ 最高 128 KB 的片内 Flash
✿ 最高 20 KB 的 SRAM，支持 ECC
🚗 时钟
★ 振荡器 (Oscillator) – 支持 4 MHz到 30 MHz 石英晶体振荡器可选择低功耗或高增益振荡器
★ 内部时钟源 (ICS) – 内部 PLL,集成内部或外部基准时钟源， 8 MHz预校准内部基准时钟源可用于 72 MHz 系统时钟，全温度范围误差 <1.1%
★ 内部 32 KHz 低功耗振荡器 (LPO)
🚗 系统外设
✔ 电源管理模块(PMC) 有三个功率模式：运行、待机和停止
✔ 低压检测复位电路 (LVD)
✔ 带独立时钟源的看门狗(WDOG)
✔ 可编程循环冗余校验(CRC)模块
✔ 串行线调试(SWD)接口
✔ 1 个 4 通道 DMA
🚗 人机接口
● 42 个通用输入输出接口 (GPIO)
● 外部中断 (IRQ)模块
🚗 模拟模块
⇒ 1 个多达 12 通道 、12 位 1Msps的 SAR ADC，可选硬件触发器 (ADC)
⇒ 1 个包含 6 位 DAC 和可编程参考输入的模拟比较器(ACMP)
🚗 定时器
➤ 2 个 8 通道互补脉宽调制（PWM）单元
➤ 1 个 4 通道周期性中断定时器 (TIMER)
➤ 2 个脉宽定时器 (PWDT)
➤ 1 个实时时钟 (RTC)
🚗 通信接口
➸ 1 个 CAN-FD 模块，兼容 CAN
➸ 3 个 UART 模块（其中 2 路支持Software LIN）
➸ 2 个 SPI 模块
➸ 2 个 I2C 模块
🚗 操作特性
■ 电压范围：2.7 到 5.5 V
■ 温度范围 (环境)：-40 到 125°C
🚗 封装选项
▼ 48 引脚 LQFP
▼ 32 引脚 HVQFN
▼ 20 引脚 TSSOP
