基于华普微无线射频和传感器产品在电梯监控摄像头上的应用
- 原创作者：鞠宏霞 Jenny Ju
- 网页编辑： 吴丽英 Ameko Wu
一、背景概述
随着科技改变生活时代的来临，压力传感器（气压传感器）在智能生活消费领域的应用崭露头角，与我们的生活产生密切联系，作为新型科技产品，它可以感知物理高度，尤其适合于移动应用，如室内导航、海拔高度测量、健身与天气预报，今天给大家介绍一款华普微HP303B在电梯监控摄像头上的应用，利用气压变化来实现测量电梯高度，同时搭配小无线遥控器，为电梯发生故障提供精准便捷的救援服务。
二、HP303B及CMT2300A在电梯监控上的应用案例
一般情况下气压大小与高度、温度等条件有关。一般气压随高度增大而减小。当大气柱增厚、密度增大时，则空气质量增多，气压就升高。反之，气压则减少。因而，任何地方的气压值总是随着海拔高度的增加而递减。H客户利用基站和轿厢摄像头的压差可以换算成具体高度，通过MCU的数据处理，从而可以判断电梯进入哪一层，救援人员可以通过手持式遥控器控制轿厢摄像头的转动角度，实时关注轿厢状况，为电梯发生故障提供精准有效的救援信息支持。
系统应用框图
三、HP303B技术和应用电路
HP303B，特点：是一款小型化数字气压传感器，具有高精度和低电流消耗等特点，并且能够测量压力和温度。器件采用密封电容式传感元件。
工作原理：内部信号处理器将压力和温度传感器元件的输出转换为24位结果。每个单元被单独校准；在此过程中计算的校准系数储存在校准寄存器中。
应用程序中使用这些系数将测量结果转换为高精度压力和温度值。FIFO的结果可以存储多达32个测量结果，从而降低了主机处理器轮询速率。主机可以通过串行I2C或SPI接口读取传感器的测量和校准系数，传感器的测量状态可以通过SOD管脚上产生的中断进行判断。
HP303B内部框图
I2C接口应用参考电路
SPI接口应用参考电路
四、HP303B主要应用场景
- 室内导航 （楼层检测，例如：商场或者停车场）
- 运动和健身 (计量海报以及垂直速度)
- 室外导航 (GPS启动时间以及提高准确度，隧道内的航位推算)
- 气象站 （微天气以及当地预报）
- 硬盘驱动器（硬盘驱动器泄漏率检测）
- 无人机（飞行稳定性和高度控制）
五、CMT2300A的技术

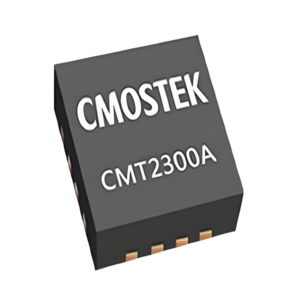

CMT2300A 特点
- 是一款超低功耗，高性能，适用于各种 140 至1020 MHz 无线应用的 OOK，(G)FSK 射频收发器。
- 高集成度，简化了系统设计中所需的外围物料。
- 发射功率最高+20 dBm，灵敏度-121dBm，优化了应用的链路性能。
- 支持多种数据包格式及编解码方式，可以灵活的满足各种应用对不同数据包格式及编解码的需求。
- 支持 64-bytex/Rx FIFO, 具有丰富的 GPIO 及中断配置。
- 支持Duty-Cycle 运行模式，信道侦听，高精度 RSSI，低电压检测，上电复位，低频时钟输出，手动快速跳频，静噪输出等功能，应用设计更加灵活，实现产品差异化设计。
- CMT2300A 工作电压： 1.8 V至 3.6 V，当灵敏度达到-121 dBm的时候，接收电流是 8.5 mA ，超低功耗接收模式可以进一步降低芯片的接收功耗；发射功率在13dBm 的时候的发射电流是23 mA 。
六、N32G455VEL7的技术
N32G455VEL7的应用优势
- 具有144MHz高主频，高达180DMIPS,提高算法运行速率和产品实时响应能力；
- 集成5Msps高速12bit ADC,可以保证温度等模拟量的精确实时采样；
- 支持SPI、UART等多种接口，资源丰富，可扩展性好；
- 内置硬件加密，保护敏感数据和算法代码安全；
- 工业级温度范围：-40℃~105℃，ESD±4KV。
-
N32G455VEL7产品在售¥4.95
七、华普微公司介绍
深圳市华普微电子有限公司（以下简称“华普微”），成立于1998年，是一家专注于无线射频和传感器领域 的国家级高新技术企业。
现已发展成为国内集ASIC 芯片设计、MEMS 传感芯片设计、封装测试校准技术、应用服务于一体的完整产业链公司。
公司主打以无线射频Sub-1GHz为基础及延伸的芯片模块，基于MEMS技术衍生的各类型传感器产品，以及相关物联网应 用解决方案的应用开发销售及服务等。
华普微自主开发的CMT系列射频芯片及高精度传感器，成功替代国际大品牌，有 力推动了中国集成电路产业升级创新以及国产化步伐。成立22年来，累计为国内外2000余家客户提供产品及服务，积累了丰富的各种行业应用项目的经验及海量成功案例。
