芯力特SIT1043Q在汽车网关中的应用
- 网页编辑： 吴丽英 Ameko Wu
- 原创作者：唐飞 Shiner Tang
芯力特SIT1043Q介绍
SIT1043Q 是芯力特公司推出的第三代高速 CAN FD 收发器，现已通过多项权威认证，包括第三方 AEC-Q100 认证、德国益驰 CAN 通信一致性测试以及德国 C&S 兼容性测试。相比于第一代基础型 SIT1040Q 和第二代 CAN FD 收发器 SIT1042Q，SIT1043Q 拥有更丰富的引脚设计与更强大的功能特性。
除了具备基本的 CAN 收发器功能外，SIT1043Q 还在以下方面做出了全面提升：
- 电磁兼容性（EMC）增强，具备 SPLIT 引脚以稳定总线信号共模电压；
- 电压适配能力强，可与电压范围为 3V 至 5V 的 MCU TXD 和 RXD 接口兼容；
- 多功能扩展，满足更多复杂车载系统的需求。
芯力特SIT1043Q优势
核心优势功能包括：
- 节点电源控制：通过 INH 引脚，可控制整车节点电源，仅保留 SIT1043Q 在待机状态下运行，实现极低功耗；
- 多模式支持：支持五种工作模式，可通过 MCU 控制 EN 和 STB 引脚灵活切换；
- 低功耗唤醒机制：支持本地及远程唤醒，并具备唤醒源识别功能，适用于待机及睡眠模式；
- 诊断与保护功能：内置多种保护机制，包括 CAN 总线短路检测、电池短路检测等；
- 增强信号完整性：通过内置的 CAN SIC 功能，配合振铃抑制和斜率控制电路，有效降低总线噪声与干扰，确保高速通信下的数据稳定性与可靠性。
应用案例

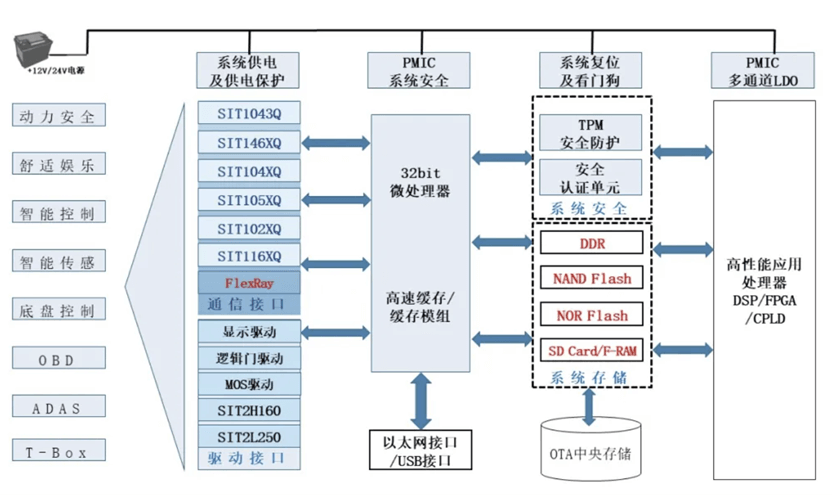

汽车网关作为整车通信的核心中枢，负责连接和协调来自动力、底盘、安全、车身控制、信息娱乐、远程信息处理以及高级驾驶辅助系统（ADAS）等不同功能域的数据交换。它需同时处理多种通信协议（如 CAN、LIN、FlexRay、千兆以太网）并执行实时数据过滤以确保系统安全，防止网络攻击。
SIT1043Q 凭借其高性能、高抗干扰性与多模式低功耗特性，被广泛应用于车载网关控制器中。
结语

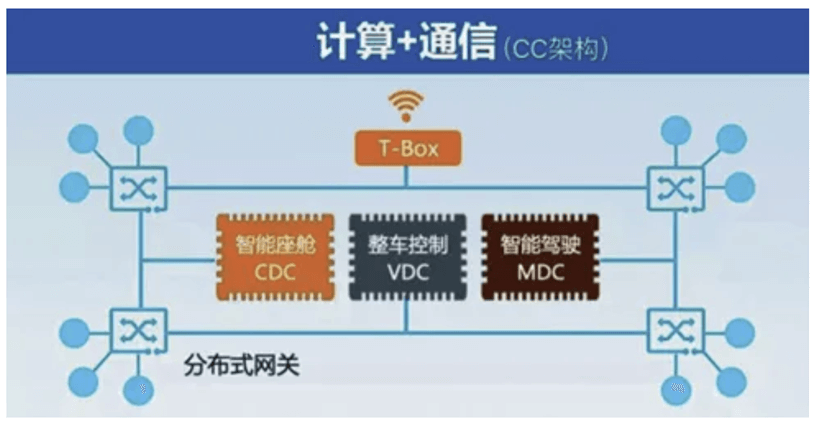

随着汽车技术日趋电动化、智能化与网络化，分布式架构在车载网络中的应用逐渐普及。SIT1043Q 作为芯力特第三代高速 CAN FD 收发器，以其出色的性能、灵活的电压兼容性、丰富的功能模式和卓越的抗干扰能力，已被广泛应用于车身控制器（如网关、域控制器、整车控制器）以及对功耗敏感的场景（如车载充电系统、BMS、智能座椅、门窗、后视镜及照明系统等），获得了众多主流汽车厂商与零部件供应商的高度认可。
