TOREX线圈一体型DCDC及在光模块中应用

一、Torex简介

特瑞仕(Torex)半导体是以小型、低消耗、低噪声为特性的电源IC专业制造商,能应对各领域电子仪器的需求,为客户提供优良的IC和解决方案。

1.TOREX电源IC应用领域

2.TOREX主要系列产品和特长

二、线圈一体型micro DC/DC转换器的结构与特点

DCDC转换电路通常由控制IC、线圈、电容、电阻等构成;传统的DCDC转换电路,外围线圈电感等部件,成为电路板安装面积及成本增加的主要因素,且选定的外围器件和电路板布局的好坏,经常会引起电路误工作和噪声问题。

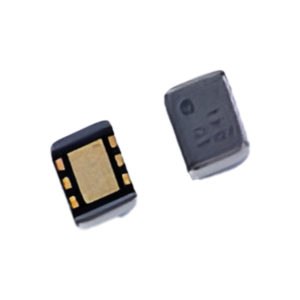

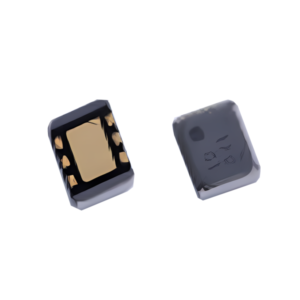

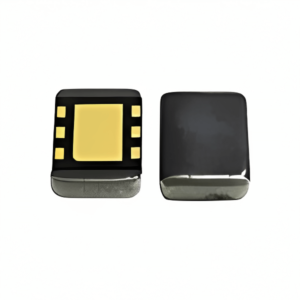

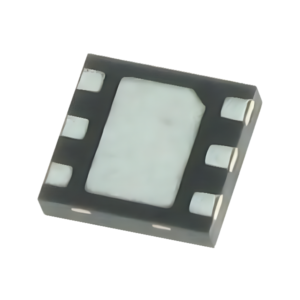

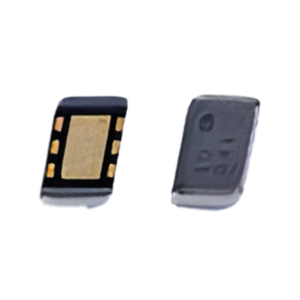

为解决上述问题,Torex推出备受瞩目的micro DC/DC转换器XCL系列;下文结合使用要点介绍XCL系列转换器的产品概要。

1.XCL系列封装结构

针对产品规格、EMI、线圈、发热、成本等特性,Torex推出如下四种封装结构线圈一体型DCDC。

  • Pocket Type
    • 封装和线圈贴合,电流路径短,噪声非常小。
  • Stack Type
    • IC安装在线圈上,因此可使用通用线圈,价格比较便宜。
  • Multiple Type
    • 线圈和IC并排放置,散热性好,适合大电流。
  • Cool Post Type
    • 模具内贯通铜柱,实现线圈与电路板低热阻、低内阻连接,能实现高效率与高散热。

2.XCL系列EMI特性

XCL系列采用漏磁通少的线圈,优化线圈特性,优化DC/DC转换器的动作以及优化电流路径,相比传统DCDC,能实现EMI显著降低。

3.XCL系列应用电路

XCL系列由于集成电感线圈,主要周边部件只有输入电容和输出电容,与LDO使用类似;与传统的分立DCDC相比,显著缩小了PCB安装空间,也降低了电路板成本

4.XCL系列选型表

三、XCL系列在光模块中应用实例

随着大数据时代到来,高密度、高带宽应用越来越多,高速光模块(AOC有源光缆)系统布局越发捉襟见肘,各类IC器件封装小型化、低背化要求也越来越严苛;Torex XCL系列线圈一体型micro DC/DC,因其外围器件少,电路布局简单,EMI特性优异,是光模块(AOC有源光缆)应用的优良选择。

1.光收发器QSFP-100G应用框图

2.100G光收发器应用框图

3.200G/400G光收发器应用框图
